Popis

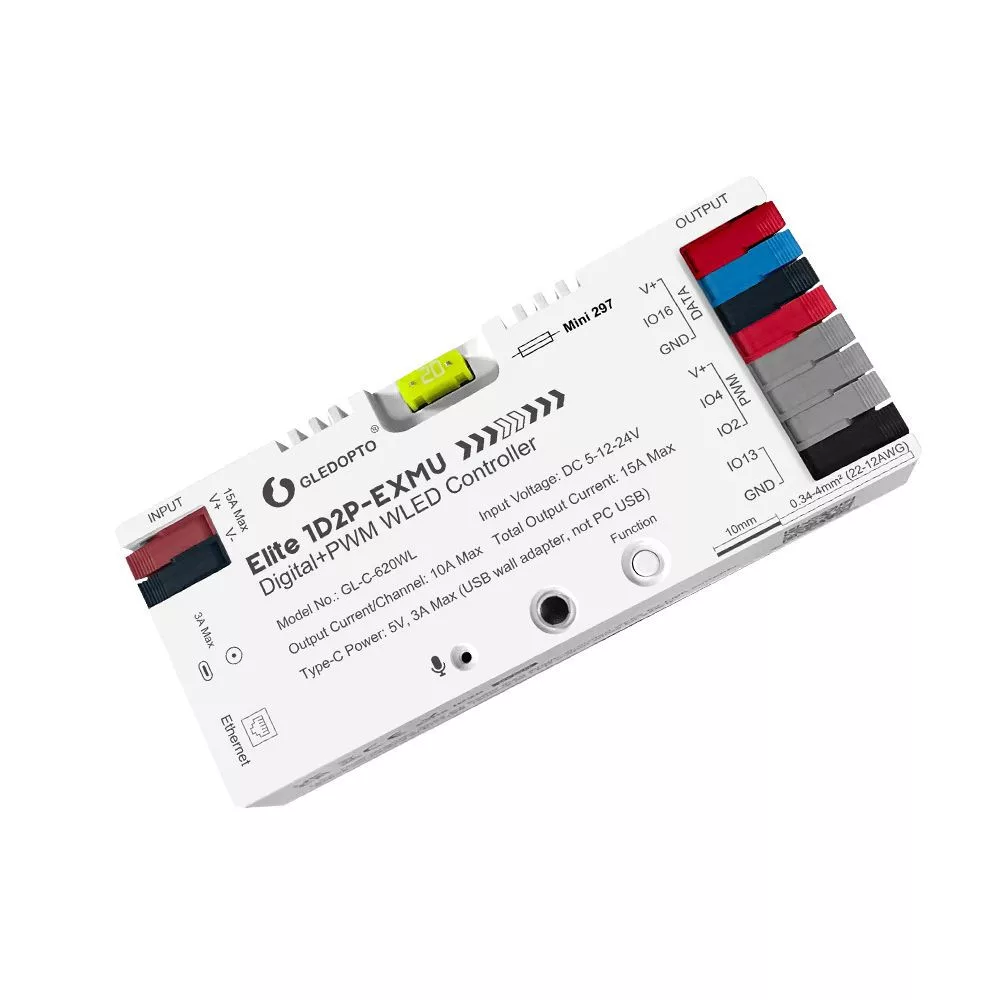

Gledopto Elite 1D2P-EXMU digitální + PWM WLED kontrolér (GL-C-620WL) je inteligentní LED kontrolér založený na technologii E SP32, dodávaný s předinstalovaným firmwarem WLED z výroby , s jedním digitálním LED výstupem a dvěma PWM výstupy . Kontrolér poskytuje kombinované řešení pro ovládání jak individuálně adresovatelných digitálních LED pásků (pixelových LED), tak konvenčních PWM řízených LED pásků. Jeden kontrolér může nezávisle ovládat adresovatelnou instalaci dekorativního osvětlení RGBIC vedle jednobarevného nebo CCT bílého světelného obvodu. Digitální LED výstup podporuje nejběžnější jednovodičové inteligentní LED integrované obvody, včetně WS2811, WS2812B, WS2813, WS2815, SK6812 a mnoha dalších typů digitálních LED podporovaných WLED. Dva PWM výstupy jsou navrženy pro ovládání jednobarevných nebo CCT (laditelně bílých) LED pásků. Vestavěné relé fyzicky odpojí napájení od připojených LED pásků při vypnutí, čímž se snižuje spotřeba energie v pohotovostním režimu a eliminuje odběr proudu v klidovém stavu z digitálních LED. Relé spíná pouze napájení LED diod a není určeno ke spínání napájení LED diod ze sítě. V rámci produktové řady Elite se Gledopto Elite 1D2P-EXMU Digital + PWM WLED Controller (GL-C-620WL) vyznačuje přepracovanou elektronikou, vyměnitelnou pojistkou, továrně nakonfigurovaným firmwarem WLED, ethernetovým připojením, servisním portem USB typu C, pružinovými svorkami Quick Connect a rozšiřujícím portem GPIO ve srovnání s modely předchozí generace. Regulátor je optimalizován pro lokální provoz a poskytuje plnou funkčnost bez připojení k internetu. Je primárně doporučován uživatelům systémů Home Assistant, MQTT, Node-RED a dalších open-source automatizačních platforem. Produkt je určen především pro kutily, proto se pro konfiguraci doporučují základní znalosti sítí a chytré domácnosti. Většina technické podpory je poskytována prostřednictvím dokumentace komunity WLED.
O Gledoptu
Společnost Gledopto se specializuje na vývoj inteligentních LED regulátorů a řešení pro automatizaci osvětlení. Její produktové portfolio zahrnuje LED regulátory založené na technologiích Zigbee, Wi-Fi, Matter a WLED, které se široce používají v open-source i komerčních systémech chytré domácnosti.
Řada Elite představuje vylepšenou hardwarovou platformu Gledopto a nabízí robustnější elektroniku, předkonfigurovaný firmware z výroby, ethernetové připojení, vyměnitelnou pojistku a možnosti rozšíření pro vývojáře. Tato řada je primárně určena pro uživatele, kteří chtějí využívat pokročilé funkce WLED na profesionálnějším hardwaru.
Klíčové vlastnosti produktu
Elitní hardwarová platforma: Vylepšený elektronický design se zvýšenou spolehlivostí a snadnější údržbou.
Řídicí jednotka založená na ESP32: Vysoce výkonný mikrokontrolér určený pro spuštění nativního firmwaru WLED.
Firmware WLED instalovaný z výroby: Řídicí jednotka je dodávána předkonfigurovaná a je připravena k použití ihned po konfiguraci sítě.
Hybridní ovládání LED: Jeden digitální datový výstup LED a dva PWM výstupy kombinované v jednom regulátoru.
Podpora digitálních LED: Kompatibilní s WS2811, WS2812B, WS2813, WS2815, SK6812 a mnoha dalšími inteligentními LED integrovanými obvody podporovanými technologií WLED.
PWM ovládání LED: PWM výstupy pro ovládání jednobarevných a CCT LED pásků.
Vestavěný digitální mikrofon: Podporuje funkce WLED Audio Reactive a světelné efekty synchronizované s hudbou.
Napájení LED diod řízené relé: Fyzicky odpojí napájení LED diod při vypnutí.
Vyměnitelná pojistka: Snadno servisovatelná pojistka zjednodušuje údržbu.
Rychlospojky: Pružinové konektory pro rychlé a spolehlivé zapojení.
Ethernetová konektivita: Stabilní kabelová komunikace s podporou DHCP a přístupem k lokální síti.
Servisní port USB typu C: Pro účely údržby a vývoje firmwaru.
Rozšiřující port GPIO: Pro zakázková rozšíření hardwaru a DIY projekty.
Protokoly chytré domácnosti a kompatibilita platforem
Wi-Fi: Bezdrátové připojení IEEE 802.11 b/g/n 2,4 GHz.
Ethernet: 10/100 Mbps kabelové síťové připojení pro spolehlivou lokální komunikaci.
WLED: Nativní firmware WLED s plně lokálním ovládáním, webovým rozhraním a OTA aktualizacemi firmwaru.
Webové rozhraní: Konfigurace přes prohlížeč bez nutnosti připojení k internetu.
Domácí asistent: Nativní integrace WLED s automatickým vyhledáváním.
MQTT: Komunikace MQTT pro externí automatizační systémy.
HTTP API: Ovládání založené na RESTu pro aplikace třetích stran.
JSON API: Pokročilé možnosti řízení a integrace.
WebSocket: Komunikace s externími aplikacemi v reálném čase.
E1.31 (sACN): Podpora pro ovládání osvětlení přes DMX přes IP.
Art-Net: Kompatibilní s profesionálními systémy řízení osvětlení.
Open-source platformy: Integruje se s Home Assistant, Node-RED, openHAB a dalšími automatizačními platformami kompatibilními s API.
Hlasové ovládání: Lze integrovat s Google Assistant a Amazon Alexa prostřednictvím Home Assistant nebo jiné zprostředkující platformy.
Režim LAN: Plná funkčnost bez připojení k internetu v místní síti.
Chytré funkce
Současné ovládání digitálních LED pásků a PWM osvětlení.
Stovky vestavěných WLED světelných efektů a animací.
Zvukově reaktivní světelné efekty využívající vestavěný mikrofon.
Vytvářejte a ovládejte segmenty LED nezávisle.
Synchronizujte více řadičů WLED v síti.
Správa předvoleb a playlistů.
Plánovaný provoz zapnutí/vypnutí.
Automatizace východu a západu slunce.
Aktualizace firmwaru OTA přes síť.
Automatizace přes MQTT, HTTP API nebo WebSocket.
Plně lokální provoz bez cloudových služeb.
Konfigurace přes prohlížeč z jakéhokoli zařízení.
Technické specifikace
Model: Gledopto GL-C-620WL Elite
Hardwarová platforma: Elite 1D2P-EXMU
Platforma řídicí jednotky: ESP32
Firmware: Továrně nainstalovaný a předkonfigurovaný firmware WLED
Vstupní napětí: Kompatibilní s LED systémy 5 V DC, 12 V DC a 24 V DC
Napájecí vstupy: Pružinová svorkovnice Quick Connect, konektor stejnosměrného napájení 5,5 × 2,1 mm a USB typu C (5 V) pro servis a napájení
Komunikace: IEEE 802.11 b/g/n 2,4 GHz Wi-Fi a 10/100 Mbps Ethernet
Digitální LED výstup: Jeden nezávislý datový kanál pro adresovatelné LED pásky
PWM výstupy: Dva nezávislé PWM kanály pro jednobarevné nebo CCT LED pásky
Podporované digitální LED integrované obvody: WS2811, WS2812B, WS2813, WS2815, SK6812, TM1814 a další protokoly pro jednovodičové digitální LED podporované technologií WLED
Podporované PWM osvětlení: Jednobarevné a CCT LED pásky
Maximální výstupní proud PWM: Celkem až 15 A na obou kanálech PWM
Digitální LED výstup: TTL datový signál pro adresovatelné LED pásky
Vestavěný mikrofon: Digitální PDM mikrofon pro funkce WLED Audio Reactive
Přepínání napájení LED: Vestavěné relé pro fyzické odpojení napájení LED při vypnutí. Relé není určeno k přepínání síťového napájení.
Pojistka: Vyměnitelná pojistka chránící napájecí obvod LED
Konektory: Pružinové svorky Quick Connect
Rozhraní USB: USB typu C pro údržbu a vývoj firmwaru
Rozšíření GPIO: Vyhrazený konektor GPIO pro vlastní hardwarová rozšíření
Webové rozhraní: Kompletní konfigurace WLED je přístupná přes webový prohlížeč v lokální síti
Aktualizace firmwaru: Podpora aktualizací OTA (Over-the-Air)
Stupeň krytí: IP20, pouze pro vnitřní použití
Kryt: Plastové pouzdro
Montáž: Šroubová montáž
Rozměry: 129 × 50 × 23 mm
